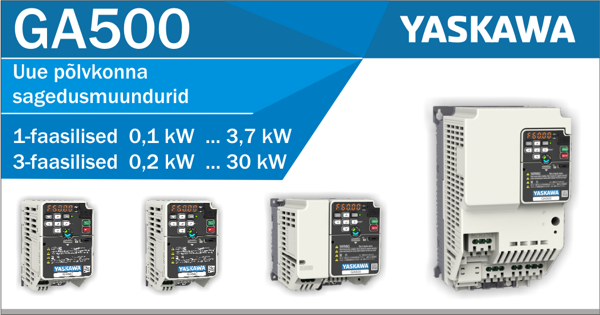

GA500
GA500 - Yaskawa uue põlvkonna sagedusmuundur -
paindlik, suure jõudlusega, tõhus, usaldsuväärne, lihtne ja säästlik
GA500 on üldotstarbeline sagedusmuundur tööstuslikuks kasutamiseks. Rakendused ulatuvad lihtsatest pumpade või ventilaatorite mootori juhtimisest kuni nõudlikumate kompressorite, transportsüsteemide, positsioneerimise ja paljude muude ülesannete lahendamiseks. Peamised võtmesõnad on kasutusmugavus, paindlikkus ja jätkusuutlikkus. Väärtuslike funktsioonidega GA500 seeria sagedusmuundurid lihtsustavad oluliselt süsteemi ülesehitust ja maksimeerivad süsteemi ja masina jõudlust, vähendades samas installimise ja seadistamise vaeva miinimumini.
Peamised omadused
- 1- faasilised 240 V mudelid 0,1 kuni 3,7 kW
- 3- faasilised 480 V mudelid 0,2 kuni 30 kW
- Üks sagedusmuundur kõikidele mootoritele:
- tavaline asünkroonmootor (IM)
- magnetmootor (SPM või IPM)
- reluktants sünkroonmootor (Syn RM) - Uued vektorjuhtimise võimalused
- Seadistused
- klaviatuurilt
- mini USB kaudu arvuti või Androidi baasil nutiseadme abil
- juhtmevabalt nutiseadmest Bluetooth-i kaudu (Android, iOS) - Integreeritud EMC filtriga või ilma filtrita versioonid
- Jahutusradiaatorita versioonid võimsusele kuni 4 kW
- Kõrgendatud väljundsagedusega 2000 Hz mudelid
- Funktsionaalse ohutuse STO SIL3 vastavus ja funktsioonid
- Uus klaviatuur kuni 4 varukoopiale, reaalaja kell (RTC) ja SD mälukaardile andmete logimisega
- GA500 ei vaja seadistamiseks toitepinget - isegi nii, et sagedusmuundur on veel tehase pakendis
- Sisendite ja väljundite PLC funktsionaalsus DriveWorksEZ® tarkvara abil, üle 400 FB
- Väljundsagedus:
V/f juhtimisel kuni 590 Hz, kõrgendatud sagedusega mudelitel 2000 Hz
Vektorjuhtimisel kuni 590 Hz, kõrgendatud sagedusega mudelitel PM mootoritele 1000 Hz
Edasiarendatud vektorjuhtimisel kuni 270 Hz
EZ vektorjuhtimisel kuni 120 Hz - Usaldusväärne - 10 aastat hooldusvaba tööd
- Toetab enamikke tööstusvõrke: Profibus, Profinet, Modbus TCP, EtherCAT, Ethernet I/P, CANopen, DeviceNet, PoweLink, CC-Link, Mechatrolink
- Intergreeritud Modbus/Memobus, RS485
Sagedusmuunduri valik
GA500 sagedusmuundurid tuleb valida vastavalt toiteallika pingele, mootori nimivoolule, mootori rakenduse koormusprofiilile ja ümbritseva töökeskkonna tingimustele.
GA500 sagedusmuundurid pakuvad kahte erinevat koormuse reitingut: raskekäivitusega (HD - Heavy Duty) ja normaalkäivituse ning koormusega seadistusi (ND - Normal Duty) režiimis. Raskekäivituse HD režiimis saab GA500 sagedusmuunduriga käivitada rakendusi, mille pöördemoment ja pidev ülekoormus on kuni 150% ühe minuti jooksul. Näiteks tõstuk, konveierid, pressid, teatud tüüpi kompressorid jne. GA500 lubab lühiajalist ülekoormust kuni 200%. Normaalkäivitus ND on mõeldud muutuva pöördemomendi omadustega ja väikese ülekoormusvajadusega rakenduste juhtimiseks ülekoormusega mitte rohkem kui 110% ühe minuti jooksul. Näiteks ventilaatorid, puhurid, pumbad jne. Üks ja sama sagedusmuundur võimaldab ND režiimis töötada ühe suuruse võrra suurema mootoriga, kui HD raskekäivituse režiimis.
GA500 sagedusmuundurid on ette nähtud paigaldamiseks seinale püsti asendis ja puhtas keskkonnatingimustes. Spetsiaalse paigalduse korral (väline jahutusradiaator, horisontaalne paigaldus jne), kõrge keskkonnatemperatuuri (> 50 ° C), suure kõrguse (üle 1000 m), kõrge kandesageduse kasutamisel ja muudel erijuhtudel tuleb sagedusmuunduri valikul kaaluda väljundvoolu alandamist. Jahutusradiaatorita sagedusmuundurite valikul tuleb muundur paigaldada välisele jahutusradiaatorile. Välise radiaatori valimist on kirjeldatud TOEP C710617 0Sx, GA500 radiaatorita sagedusmuunduri paigaldamise juhendis.
