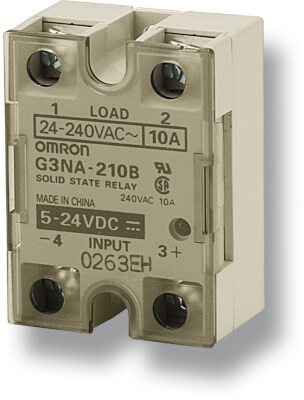

G3NA on hokilitrikujulise korpusega pooljuhtreleede seeria elektriliste koormuste kontaktivabaks lülitamiseks. Seerias on saadaval nii vahelduvvoolu- kui ka alalisvoolukoormuste juhtimiseks mõeldud mudelid.
Pooljuhtrelee põhineb pooljuhtkomponentidel ning selles puuduvad mehaanilised kontaktid. Seetõttu sobib G3NA rakendustesse, kus on vajalik suur lülitussagedus, pikk tööiga, müravaba töö ja kõrge töökindlus.
Kõik G3NA mudelid kasutavad kompaktseid mõõtmeid ja ühtset paigaldussammu. Sisseehitatud varistor aitab summutada väliseid liigpingeid ning kaitsekate suurendab elektriohutust paigaldamisel ja hooldamisel.
Kirjeldus
- Tootja: Omron
- Seeria: G3NA
- Tüüp: pooljuhtrelee (SSR)
- Korpuse tüüp: hokilitrikujuline SSR-korpus
- AC mudelite väljundvool: 5...90 A sõltuvalt mudelist
- AC mudelite väljundpinge: 24...240 VAC või 200...480 VAC sõltuvalt mudelist
- DC mudel: G3NA-D210B-UTU
- DC mudeli väljundpinge: 5...200 VDC
- DC mudeli koormuspinge: 4...220 VDC
- DC mudeli koormusvool: 0,1...10 A 40 °C juures
- DC mudeli hetkeline tippvool: 20 A / 10 ms
- Juhtpinge: 5...24 VDC või 100...240 VAC sõltuvalt mudelist
- Sisseehitatud varistor
- Punane LED olekunäidik valitud mudelitel
- Kaitsekate suurema elektriohutuse tagamiseks
- Kruvikinnitus või DIN-liistu/kruvikinnituse võimalus sõltuvalt mudelist
Mudelite valik
| Mudel | Juhtpinge | Väljundpinge | Paigaldus | LED |
| G3NA-205B-UTU | 5...24 VDC | 24...240 VAC | kruvikinnitus | jah |
| G3NA-210B-UTU | 5...24 VDC või 100...240 VAC | 24...240 VAC | kruvikinnitus | sõltuvalt mudelist |
| G3NA-220B-UTU | 5...24 VDC või 100...240 VAC | 24...240 VAC | kruvikinnitus | sõltuvalt mudelist |
| G3NA-225B-UTU | 5...24 VDC või 100...240 VAC | 24...240 VAC | kruvikinnitus | sõltuvalt mudelist |
| G3NA-240B-UTU | 5...24 VDC või 100...240 VAC | 24...240 VAC | kruvikinnitus | sõltuvalt mudelist |
| G3NA-250B-UTU | 5...24 VDC või 100...240 VAC | 24...240 VAC | kruvikinnitus või DIN-liist/kruvikinnitus | sõltuvalt mudelist |
| G3NA-275B-UTU-2 | 5...24 VDC või 100...240 VAC | 24...240 VAC | DIN-liist/kruvikinnitus | ei |
| G3NA-290B-UTU-2 | 5...24 VDC | 24...240 VAC | DIN-liist/kruvikinnitus | ei |
| G3NA-410B-UTU | 5...24 VDC | 200...480 VAC | DIN-liist/kruvikinnitus | ei |
| G3NA-420B-UTU | 5...24 VDC | 200...480 VAC | DIN-liist/kruvikinnitus | ei |
| G3NA-425B-UTU-2 | 5...24 VDC või 100...240 VAC | 200...480 VAC | kruvikinnitus või DIN-liist/kruvikinnitus | ei |
| G3NA-450B-UTU-2 | 5...24 VDC või 100...240 VAC | 200...480 VAC | kruvikinnitus või DIN-liist/kruvikinnitus | sõltuvalt mudelist |
| G3NA-D210B-UTU | 5...24 VDC | 5...200 VDC | kruvikinnitus | sõltuvalt mudelist |
Peamised eelised
- kontaktivaba lülitus ilma mehaaniliselt kuluvate kontaktideta
- lai väljundvoolude valik
- AC- ja DC-väljundpingete variandid
- sisseehitatud varistor liigpingete summutamiseks
- punane LED olekunäidik valitud mudelitel
- kaitsekate suurema elektriohutuse tagamiseks
- ühtne kompaktne korpus ja paigaldussamm
Valikukriteeriumid
- koormuse tüüp
- koormusvool
- AC- või DC-väljundpinge
- juhtpinge
- paigaldusviis
- vajalik jahutuslahendus
- ümbritsev temperatuur
G3NA pooljuhtreleesid kasutatakse elektriliste koormuste kontaktivabaks lülitamiseks automaatikakappides, tootmisseadmetes, protsessiautomaatikas, kütterakendustes ja teistes rakendustes, kus on vaja töökindlat, müravaba ja sagedast lülitamist.
Küsi tehnilist nõu ja sobiva lahenduse kohta siit.
