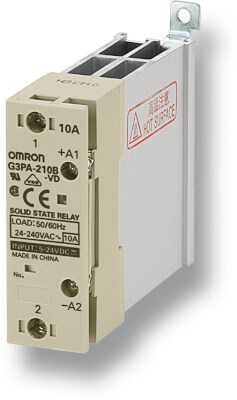

G3PA on suure võimsusega pooljuhtrelee (SSR), mis on mõeldud elektriliste koormuste kontaktivabaks lülitamiseks tööstuslikes rakendustes. Seeria eripäraks on vahetatav võimsuskassett, mis lihtsustab hooldust ja vähendab seisakuaega.

Optimeeritud jahutusradiaatori konstruktsioon võimaldab kompaktseid mõõtmeid ning head soojuse ärajuhtimist. G3PA sobib nii ühefaasiliste kui ka kolmefaasiliste koormuste juhtimiseks ning seda saab paigaldada DIN-liistule või kinnitada kruvidega.

Pooljuhtrelee põhineb pooljuhttehnoloogial ning selles puuduvad mehaanilised kontaktid. Seetõttu sobib G3PA rakendustesse, kus on vajalik pikk tööiga, sagedased lülitused ja kõrge töökindlus.

Kirjeldus

  • Tootja: Omron
  • Seeria: G3PA
  • Tüüp: suure võimsusega pooljuhtrelee (SSR)
  • Koormusvool: 20...60 A sõltuvalt mudelist
  • Väljundpinge: 24...240 VAC või 200...480 VAC sõltuvalt mudelist
  • Juhtpinge: 5...24 VDC või 12...24 VDC sõltuvalt mudelist
  • Vahetatav võimsuskassett
  • Integreeritud jahutusradiaator
  • DIN-liistu või kruvikinnitusega paigaldus
  • Sobib ühe- ja kolmefaasilistele koormustele

Mudelite valik

Mudel Juhtpinge Nimipinge Tööpinge vahemik Nimivool
G3PA-240B-VD 5...24 VDC 24...240 VAC 19...264 VAC 40 A
G3PA-260B-VD 5...24 VDC 24...240 VAC 19...264 VAC 60 A
G3PA-420B-VD 12...24 VDC 180...400 VAC 180...440 VAC 20 A
G3PA-420B-VD-2 12...24 VDC 200...480 VAC 180...528 VAC 20 A
G3PA-430B-VD 12...24 VDC 180...400 VAC 180...440 VAC 30 A
G3PA-430B-VD-2 12...24 VDC 200...480 VAC 180...528 VAC 30 A

Peamised eelised

  • vahetatav võimsuskassett lihtsustab hooldust
  • integreeritud jahutusradiaator
  • puuduvad mehaanilised kontaktid
  • suur lülitustsüklite arv
  • sobib sagedasteks lülitusteks
  • DIN-liistu või kruvikinnitusega paigaldus
  • sobib ühe- ja kolmefaasilistele koormustele

Olulisemad valikukriteeriumid

  • koormusvool
  • koormuspinge
  • juhtpinge
  • ühe- või kolmefaasiline rakendus
  • vajalik jahutus
  • paigaldusviis
  • ümbritsev temperatuur

G3PA pooljuhtreleesid kasutatakse kütte juhtimisel, protsessiautomaatikas, plastitööstuses, pakendamisseadmetes, tootmisliinidel ning teistes rakendustes, kus on vajalik suure võimsusega koormuste töökindel kontaktivaba lülitamine.

Küsi tehnilist nõu ja sobiva lahenduse kohta siit.
