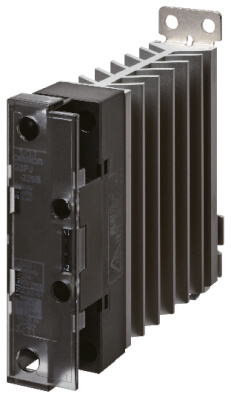

G3PJ on küttekoormuste juhtimiseks välja töötatud ühefaasiline pooljuhtrelee. Tänu väikesele soojuseraldusele võimaldab seade kasutada suuremaid voole ka olukordades, kus mitu releed paiknevad automaatikakapis kõrvuti.
G3PJ sobib elektriliste küttekehade, kuumutustsoonide ja teiste takistusliku iseloomuga koormuste juhtimiseks. Seeria sisaldab nii 24...240 VAC kui ka 100...480 VAC tööpingega mudeleid ning valikus on nii kruviklemmide kui ka Push-In Plus ühendustega versioonid.
Pooljuhtrelee põhineb pooljuhttehnoloogial ning selles puuduvad mehaanilised kontaktid. See tagab pika tööea, müravaba töö ning sobivuse sagedasteks lülitusteks kütterakendustes.
Kirjeldus
- Tootja: Omron
- Seeria: G3PJ
- Tüüp: ühefaasiline pooljuhtrelee (SSR)
- Rakendus: küttekoormused ja muud takistusliku iseloomuga koormused
- Koormusvool: kuni 25 A sõltuvalt mudelist
- Väljundpinge: 24...240 VAC või 100...480 VAC sõltuvalt mudelist
- Juhtpinge: 12...24 VDC
- ON/OFF juhtimine
- Push-In Plus või kruviklemmid sõltuvalt mudelist
- DIN-liistule või kruvidega paigaldatav
- Madal soojuseraldus
- Lühisvoolutaluvus SCCR 10 kA (UL 508)
- Täiustatud liigpingetaluvus väljundahelas
- RoHS nõuetele vastav
Mudelite valik
| Mudel | Rakendus | Klemmid | Väljundpinge |
| G3PJ-215B | ON/OFF juhtimine | Kruvi | 24...240 VAC |
| G3PJ-215B-PU | ON/OFF juhtimine | Push-In Plus / kruvi | 24...240 VAC |
| G3PJ-225B | ON/OFF juhtimine | Kruvi | 24...240 VAC |
| G3PJ-225B-PU | ON/OFF juhtimine | Push-In Plus / kruvi | 24...240 VAC |
| G3PJ-515B | ON/OFF juhtimine | Kruvi | 100...480 VAC |
| G3PJ-515B-PU | ON/OFF juhtimine | Push-In Plus / kruvi | 100...480 VAC |
| G3PJ-525B | ON/OFF juhtimine | Kruvi | 100...480 VAC |
| G3PJ-525B-PU | ON/OFF juhtimine | Push-In Plus / kruvi | 100...480 VAC |
Peamised eelised
- välja töötatud küttekoormuste juhtimiseks
- madal soojuseraldus
- võimaldab tihedat paigaldust automaatikakapis
- puuduvad mehaanilised kontaktid
- pikk tööiga
- müravaba töö
- Push-In Plus ühendus valitud mudelitel
- kõrge lühisvoolutaluvus
Olulisemad valikukriteeriumid
- koormusvool
- koormuspinge
- juhtpinge
- klemmi tüüp
- paigaldusviis
- ümbritsev temperatuur
- vajalik jahutus
G3PJ pooljuhtreleesid kasutatakse elektriliste küttekehade, kuumutustsoonide, elektriahjude, plastitööstuse seadmete, pakendamisseadmete ning teiste kütterakenduste juhtimiseks, kus on vaja töökindlat ja sagedast kontaktivaba lülitamist.
Küsi tehnilist nõu ja sobiva lahenduse kohta siit.
