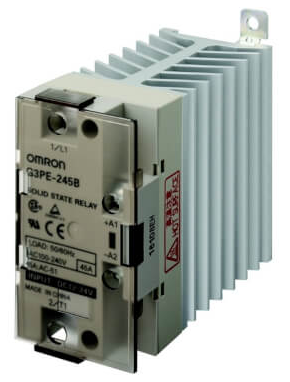

G3PE on tööstuslikuks kasutamiseks mõeldud ühe- ja kolmefaasiliste pooljuhtreleede seeria suuremate koormuste kontaktivabaks lülitamiseks. Seeria eripäraks on Omroni spetsiaalne liigpingekaitseahel, mis tagab väga kõrge liigpingetaluvuse ning kaitseb pooljuhtkomponente ka väga tugevate pingelöökide eest.
G3PE sobib nii ühe- kui ka kolmefaasiliste koormuste juhtimiseks ning saadaval on ühe-, kahe- ja kolmepooluselised mudelid. Valikus on nii null-läbimisega kui ka ilma null-läbimiseta lülitusega versioonid, mis võimaldab valida sobiva lahenduse erinevatele juhtimisrakendustele.
Pooljuhtrelee põhineb pooljuhttehnoloogial ning selles puuduvad mehaanilised kontaktid. Seetõttu sobib G3PE rakendustesse, kus on vajalik suur lülitussagedus, pikk tööiga, müravaba töö ja kõrge töökindlus.
Kirjeldus
- Tootja: Omron
- Seeria: G3PE
- Tüüp: tööstuslik pooljuhtrelee (SSR)
- Ühe- ja kolmefaasilised mudelid
- Ühe-, kahe- ja kolmepooluselised versioonid
- Koormusvool: 15...45 A sõltuvalt mudelist
- Väljundpinge: 100...240 VAC või 200...480 VAC sõltuvalt mudelist
- Juhtpinge: 12...24 VDC
- Saadaval null-läbimisega ja ilma null-läbimiseta mudelid
- Täiustatud liigpingetaluvus väljundahelas
- Klemmikate sõrmekaitsega
- DIN-liistule või kruvidega paigaldatav
Mudelite valik
| Mudel | Faasid | Poolused | Paigaldus |
| G3PE-215B | 1 | 1 | DIN-liist / kruvid |
| G3PE-215B-2 | 1 | 2 | DIN-liist / kruvid |
| G3PE-215B-3N | 3 | 3 | DIN-liist / kruvid |
| G3PE-225B | 1 | 1 | DIN-liist / kruvid |
| G3PE-225B-2 | 3 | 2 | Kruvid |
| G3PE-225B-3N | 3 | 3 | DIN-liist / kruvid |
| G3PE-225BL | 1 | 1 | DIN-liist / kruvid |
| G3PE-235B | 1 | 1 | DIN-liist / kruvid |
| G3PE-245B | 1 | 1 | DIN-liist / kruvid |
| G3PE-515B | 1 | 1 | DIN-liist / kruvid |
| G3PE-515B-2N | 3 | 2 | DIN-liist / kruvid |
| G3PE-515B-3 | 3 | 3 | Kruvid |
| G3PE-515B-3N | 3 | 3 | DIN-liist / kruvid |
| G3PE-525B | 1 | 1 | DIN-liist / kruvid |
| G3PE-525B-2N | 3 | 2 | DIN-liist / kruvid |
| G3PE-525B-3 | 3 | 3 | Kruvid |
| G3PE-525B-3N | 3 | 3 | DIN-liist / kruvid |
| G3PE-535B | 1 | 1 | DIN-liist / kruvid |
| G3PE-535B-3 | 3 | 3 | Kruvid |
| G3PE-535B-3N | 3 | 3 | DIN-liist / kruvid |
Peamised eelised
- väga kõrge liigpingetaluvus
- kaitseb pooljuhtkomponente tugevate pingelöökide eest
- saadaval ühe- ja kolmefaasilised mudelid
- saadaval ühe-, kahe- ja kolmepooluselised versioonid
- puuduvad mehaanilised kontaktid
- pikk tööiga
- müravaba töö
- sõrmekaitsega klemmikate
Olulisemad valikukriteeriumid
- faaside arv
- pooluste arv
- koormusvool
- koormuspinge
- vajadus null-läbimisega või faasinurga juhtimiseks
- paigaldusviis
- ümbritsev temperatuur
G3PE pooljuhtreleesid kasutatakse küttekehade, kuumutustsoonide, elektriahjude, plastitööstuse seadmete, pakendamisseadmete, protsessiautomaatika ning teiste suurema võimsusega ühe- ja kolmefaasiliste koormuste juhtimiseks.
