Ultraheliandurid vedelikele

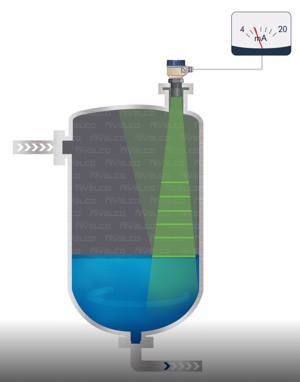

Vedelike nivoo mõõtmiseks on ultraheliandurid üks lihtsamaid, kindlamaid ja tänu väga heale süsteemitarkvarale, paindlikumaid lahendusi. Eeskätt kohtades, kus on vajadus vältida anduri kokkupuudet mõõdetava vedelikuga. Seetõttu on ultraheliandurite kasutamine väga laialt levinud. Ultrahelianduri tööpõhimõte on kuvatud kõrval oleval animatsioonil.

Ultraheliandurite suurimad kasutusvaldkonnad on:

- Joogivee käsitlus

- Reoveepuhastus

- Veemajandus ja keskkonnakaitse (veehoidlad, järved, jõed, meri)

- Toiduainetööstus

- Keemiatööstus

Standeli tootevalikus on maailmaturu liidrite hulka kuuluva Ungari tootja Nivelco ultraheliandurid. Nivelco on arendanud ja tootnud ultraheliandureid üle 40 aasta ja nendes on kõige kaasaegsemad ja moodsamad nivoomõõtmise omadused. Mõningad nendest:

- võimalus mõõta nivood, kaugust, mahtu, massi, vooluhulka

- võimalus määrata mahuti kuju ja mõõtmed,

- keskväärtuse arvutused,

- tehnoloogiliste seadmete registreerimine,

- pinnaväreluste mahasurumine jpm.

Tootevalikus on kaks mudelit EasyTrek ja EchoTrek. EasyTREK on väga kõrge IP68 kaitseklassiga soodne andur. EasyTREK on ühes tervikkorpuses  5m kaabliga andur (tellitav kuni 30m). Seda saab seadistada arvuti abil, kasutades HART modemit (seadistustarkvara on tootja kodulehelt tasuta allalaaditav) või spetsiaalse HART programmaatori abil. EchoTREK on pisut kallim versioon. EchoTREK on samuti üks kompaktne seade, kuid anduri mõõteosa ja  korpus on konstruktiivselt erinevalt üles ehitatud. EchoTREK-i mõõteosa on kaitseklassiga IP68 ja korpus IP67, milles on klemmlaud ja väljaviik juhtmete ühendamiseks ning näidik-programmaatori (SAP-200) lisamise võimalus. Näidik-programmaator on mõeldud anduri programmeerimiseks ja/või tööolukorras mõõtetulemuse kuvamiseks ja indikatsiooniks. Mõlemal anduril on 2-juhtmeline 4-20 mA voolukontuuriga väljund. Saadaval on Profibus PA liidesega, sisse-ehitatud loggeriga ja releeväljundiga mudelid. Kergesti süttiva keskkonna tarbeks on plahvatusohutud Ex versioonid.

Kõik vedelike ultraheliandurid tuleb paigaldada mõõdetava pinna suhtes risti ja mahuti täitmise suhtes maksimaalset vastaskülje lähedale (vt. animatsiooni). Kuid mitte lähemale, kui ultraheli poolt tekitatud koonuse alumine diameeter (trigonomeetriliselt välja arvutatav, koonuse nurk sõltuvalt mõõtepiirkonnast 5-7°).

Mõõteomadustelt on nii EasyTREK kui ka EchoTREK ühesugused, kasutades ühte ja sama QUEST+ süsteemitarkvara.
